総コスト管理と投資価値
- 購入者が機器を選択する際には、初期調達コストに加えて、ライフサイクル全体の総合的なコストが中心的な考慮事項となります。10kV 非石油変圧器は、調達、設置、運用、保守から廃棄に至るまで購入者によって管理されます。初期段階では、追加の防火設備や石油貯蔵施設を構成する必要はありません。
- 設置スペース要件は従来の油浸設備よりも 40% 削減され、配電ハウスの建設コストが間接的に削減されます。{1}動作中の無負荷損失は業界平均より 15% 低い-、オイル交換、漏れ処理、その他の費用はかかりません。廃棄時には油汚染がないため、分解・廃棄コストが低く、銅などの部品もリサイクルできるため資産残存価値が高まり、全体の価格比率が類似製品に比べて大幅に優れています。
コンパクトな設置とスペース活用
- 宇宙での-古い建物の改修などの制限されたシナリオ
建物や地下配電室などの設置場所において、購入者は機器のサイズと設置の柔軟性について緊急のニーズを持っています。この製品はコンパクトな構造設計を採用しており、キャビネットの幅を 800 mm 以内に圧縮することができ、重量は従来のオイルフリー変圧器より 25% 軽量です。- - この設置は大規模な吊り上げ装置なしで完了でき、狭い廊下、エレベータによる輸送、フロア配電室のレイアウトに適しています。壁掛け-と床置き-の両方の設置方法をサポートしており、端子は現場の回線の方向に合わせて回転および調整でき、{4}}銅バーはケーブル端子の設計と互換性があるため、現場での変換、設置、試運転の困難さが大幅に軽減され、建設期間が短縮されます。-サイクル。
コンポーネントの耐久性と短絡耐性-

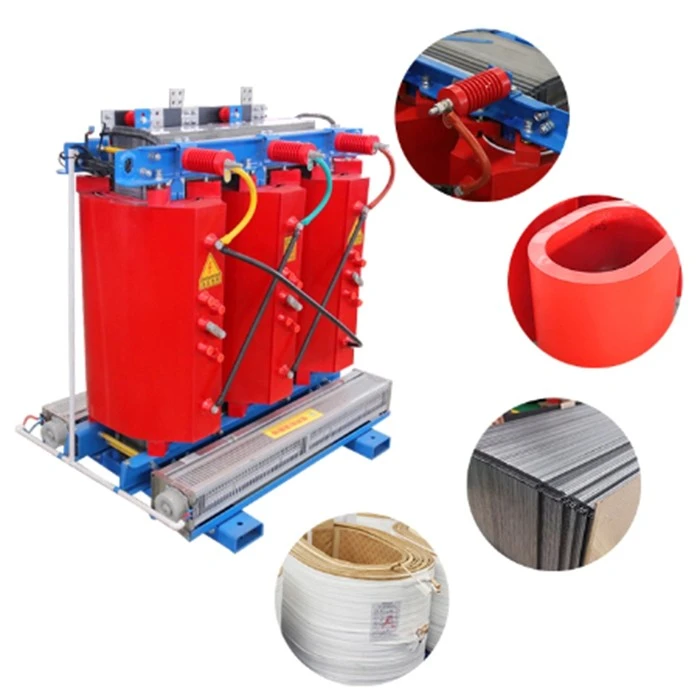

- バイヤーは、機器の耐衝撃性とコンポーネントの耐久性に細心の注意を払っています。結局のところ、短絡故障は簡単に機器の廃棄につながる可能性があります。製品のコイルは無酸素銅線の密巻プロセスを採用し、Nomex 絶縁紙の層間絶縁と VPI 真空圧圧縮で処理されています。-
- 構造は緻密で変形しにくく、最大短絡抵抗電流は IEC 規格の要件をはるかに上回る 31.5Ka/3 秒に達します。鉄心は透磁率の高い冷間圧延ケイ素鋼板を採用し、磁歪損失を低減するために焼鈍され、長期使用時の鉄心の緩みを防ぐための強化クランプが装備されています。すべての電気コネクタは錫メッキで作られています。-接触抵抗が小さく、耐酸化性に優れた銅条で、発熱や故障のリスクを効果的に低減します。
製品仕様
| モデル番号 | 定格容量 (KVA) |
電圧組み合わせ(KV) | 接続グループのラベル | 無負荷損失なし (W) |
負荷損失 (W) |
無負荷電力 (%) |
短絡抵抗 (%) |
||
| 高電圧 | 高電圧タップ範囲 | 低電圧 | |||||||
| SC12-M-30 | 30 | 6 6.3 10 10.5 |
±5% または ±2×2.5% |
0.4 | ダイナ11 または Yyn0 |
150 | 710 | 2.0 | 4 |
| SC12-M-50 | 50 | 215 | 1000 | 2.0 | 4 | ||||
| SC12-M-80 | 80 | 295 | 1380 | 1.5 | 4 | ||||
| SC12-M-100 | 100 | 320 | 1570 | 1.5 | 4 | ||||
| SC12-M-125 | 125 | 375 | 1850 | 1.3 | 4 | ||||
| SC12-M-160 | 160 | 430 | 2130 | 1.3 | 4 | ||||
| SC12-M-200 | 200 | 495 | 2530 | 1.1 | 4 | ||||
| SC12-M-250 | 250 | 575 | 2760 | 1.1 | 4 | ||||
| SC12-M-315 | 315 | 705 | 3470 | 1.0 | 4 | ||||
| SC12-M-400 | 400 | 785 | 3990 | 1.0 | 4 | ||||
| SC12-M-500 | 500 | 930 | 4880 | 1.0 | 4 | ||||
| SC12-M-630 | 630 | 1070 | 5880 | 0.85 | 4 | ||||
| SC12-M-630 | 630 | 1040 | 5960 | 0.85 | 6 | ||||
| SC12-M-800 | 800 | 1215 | 6960 | 0.85 | 6 | ||||
| SC12-M-1000 | 1000 | 1415 | 8130 | 0.85 | 6 | ||||
| SC12-M-1250 | 1250 | 1670 | 9690 | 0.85 | 6 | ||||
| SC12-M-1600 | 1600 | 1960 | 11730 | 0.85 | 6 | ||||
| SC12-M-2000 | 2000 | 2440 | 14450 | 0.7 | 6 | ||||
| SC12-M-2500 | 2500 | 2880 | 17170 | 0.7 | 6 | ||||
